平成24年9月1日（土）、サンダーバード電動水鉄砲補修。引き金を引いてもモーターが稼働しない。分解したところスイッチボックスの接点が汚れていた。研磨し復旧
全体像
引き金部の構造
スイッチボックスの内部
復旧
おもちゃ病院ボランティア活動記録
おもちゃ病院でのおもちゃ修理記録と情報提供
記事一覧
ピアノ補修
平成24年8月30日 昔からあるピアノのおもちゃを補修。依頼内容は音が出なくなったということ。発音体が外れて（サポートしているウレタンの経年劣化）鍵盤が発音体を打つことができなかった。
ウレタン（仕切り戸の隙間防止用のシール材）を細く切り発音体の下部に敷き、両面テープで固定
全体
発音体
補修状況
野球盤の修理
平成24年8月21日、野球盤を2つ修理。一つは先日からの継続品。もう一つは本日入院したもの。野球盤も盤により少しずつ構造が違う。時代とともに改造されていくのであろう。
継続修理品
継続修理品の内部構造
本日受付品
本日受付品の内部構造
けん盤のおもちゃ修理

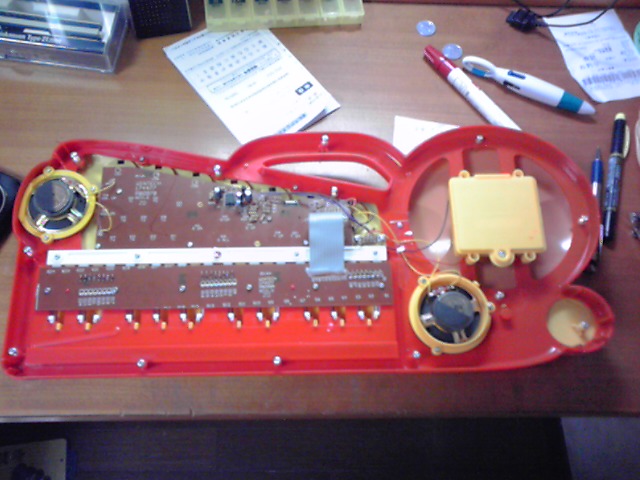

平成24年7月24日から2日かけて修理。けん盤を押しても音がならないという故障で、分解したところ、接点が導通不足になっていることがわかり、アルコールや#2000のサンドぺーパーで修理。ほぼ修理できた。
外観
内部
複雑な動きと音楽を発するおもちゃの修理
平成24年7月10日から１週間くらいかけて、複雑な動きと声を発生するおもちゃを修理。垂れ下がった球形の部分にスイッチがあり、そこに行っている10本ほどの配線が、ねじれや、引っ張りの力を受け断線していた。一本一本配線の導通を確認し、4本バイパス配線で接続、さらにモーターへの配線の断線、電池ボックスの配線を修正し完了
電車のおもちゃ修理
平成24年7月7日、おもちゃの電車を修理。連結具が欠損していて連結不能。連k列器具を取り付け、外れないようにプラハンダで保護
おもちゃスターウォーズ修理
平成24年6月19日、スターウォ‐ズのおもちゃ修理。配線が断線していて、稼働しなかったもの。配線修理、一部歯車が破損していたがそれを特殊な方法で修理してほぼ修復できた。
全体像
内部
内部配線基板
