ものづくり

平成29年6月6日　圧電素子を利用した発電機を製作。圧電素子を2個使用し、片方は単純に圧力をかけるだけで発電することを確認するためLEDを直結。もう一方の圧電素子は素子を3接点に改造し、簡単な電子回路を組み込み振動を与えてその振動で発電し、LEDを発光させる。双方は切替スイッチを介して選択できる。電子回路を利用して発電する素子は固定すると振動が妨げられてしまうのでLEDが発光しなくなる。振動を妨げない固定方法に工夫を要す。

設計図
ファイル 65-1.pdf

試験状況

圧電素子の改造

組立中

完成

平成29年6月5日　UVレジンを固化させるための紫外線発光器を製作。材料は紫外線発光LED、ボールペンシル、スイッチ月単三電池ボックス

紫外線発光LED仕様

LED取り付け部

完成品

平成29年5月2日　ソーラークルクルの2号機を製作。1号機との違いはブロッキング回路を組み合わせクルクル回る人形がLEDを発光させることとした。人形は発砲スチロール球を使用し、パンダさんと鶏さんを作り主軸に取り付けた。スチロール球は25mmφと20mmφを使用。

設計図

ブロッキング回路用コイル他

LED発行用チョークコイル（102)

組立中

完成

動画は次をご覧ください。
https://youtu.be/9nPbjanhr2o

調整中

調整中

平成29年1月5日　先日作成した電磁石シーソーにスチレンボールをのせ左右運動するように改造。左右のバランス調整とコンデンサーを1,000μFから1,500μFni変更。電磁石の作動時間をさらに伸ばすことにしてスチレンボールの移動をスムースにした。
平成29年3月11日　さらにバージョンアップし、コイルの巻き数を660Tに巻き増し、コンデンサーを2200μFに変更した。これにより反発力が増強されよりボールの移動がスムースになった。
改造後

詳細

平成29年1月2日　電磁石とリードスイッチ、ネオジーム磁石で稼働するシーソーを作成。

設計図

電磁石用コイル

回路（ブレッドボードに組立）

サポート

完成

動画

調整中

平成28年9月23日　傘の持ち手が折損したので補修した。折損部に径8mmφのアルミパイプを挿入し、エポキシ系接着剤で固定

折損状態

挿入したアルミパイプ

完成

平成28年9月18日　以前制作した発電の原理のバージョンアップとブロッキング回路を活用した電磁誘導品の製作

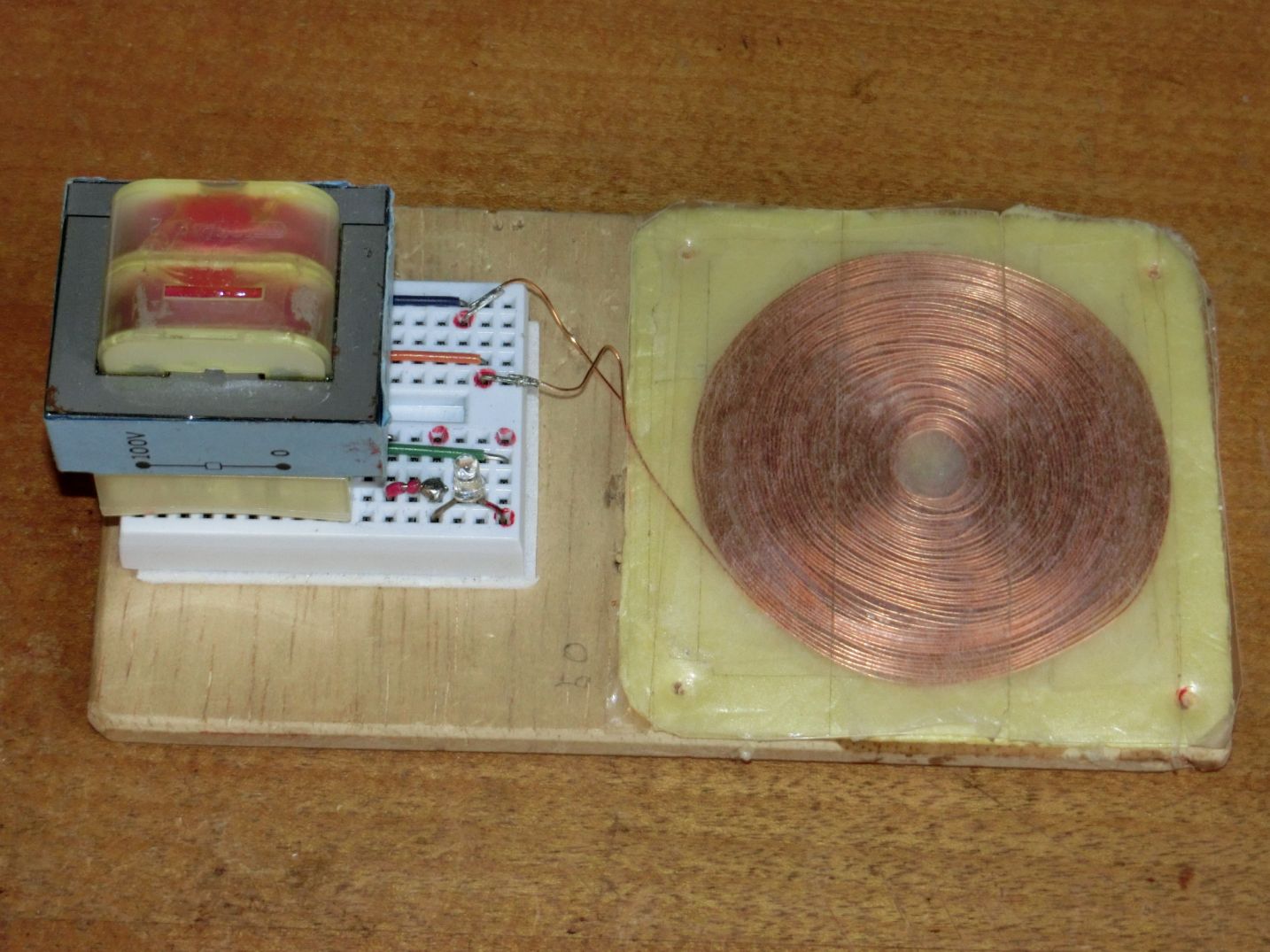

発電の原理バージョンアップ（コイルを増巻。0.35mmφを10m増巻）

電磁石の製作部品

電磁石の完成（手動電磁誘導に使用）

ブロッキング回路作動確認

ブロッキング回路を組み込んだコイル(コイルは0.26mmφを15Tと30t、コイル径は40mmφ）
